【】 150平大型装配平台

时间:2020-5-22 9:00:41 作者:网站管理员 点击:101782 次

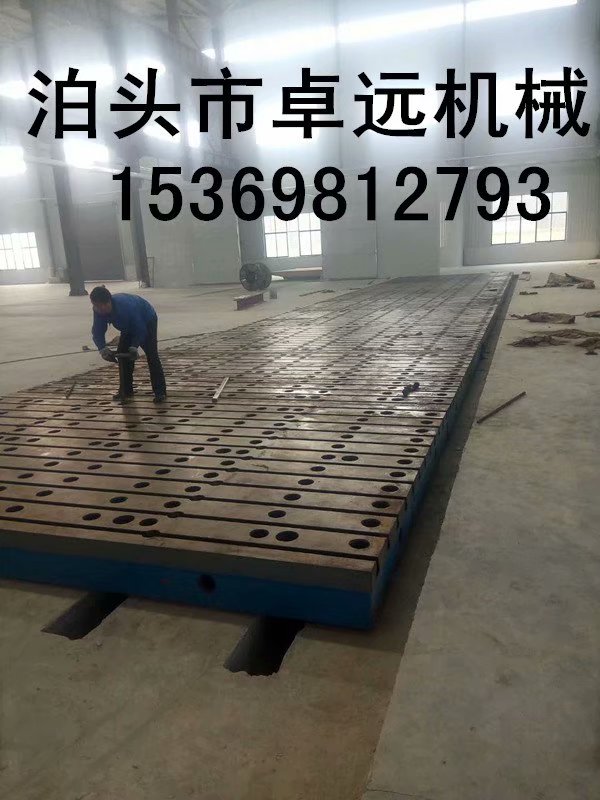

150平大型装配平台

铸铁装配平板规格:1000×750-3000×6000(mm),特殊规格可根据用户需求制造,大于此规格的装配平台可以拼接。

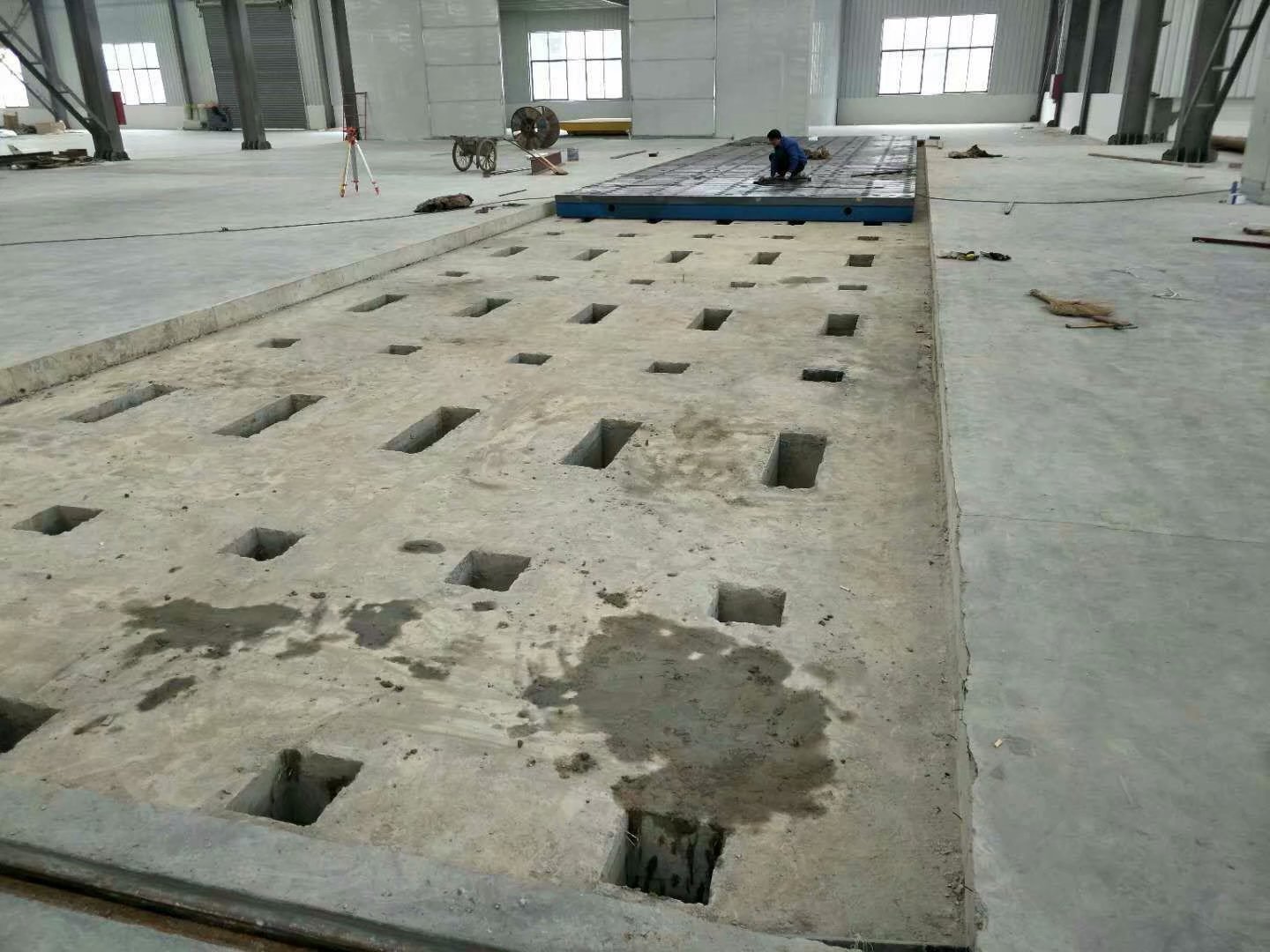

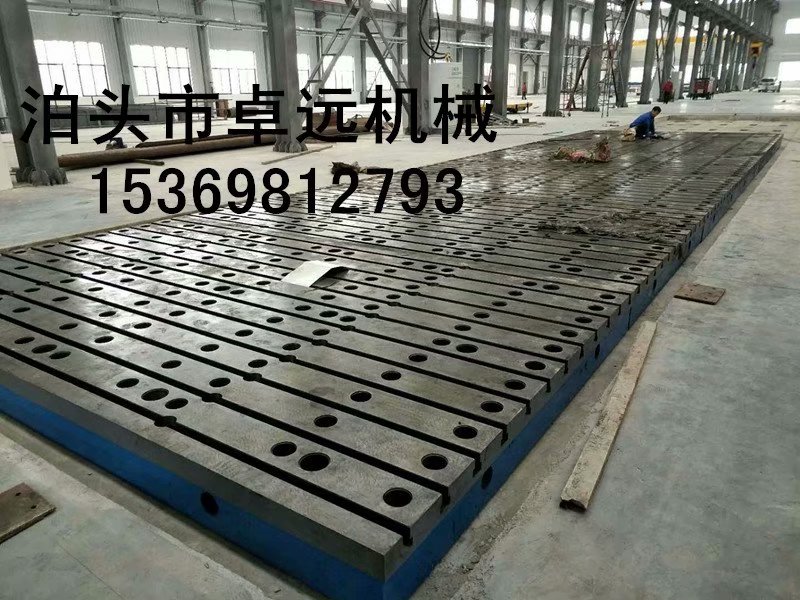

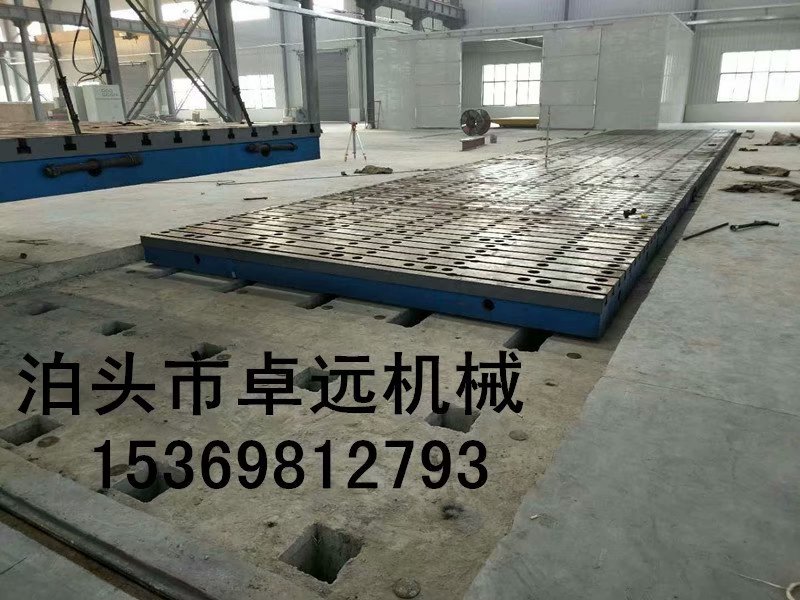

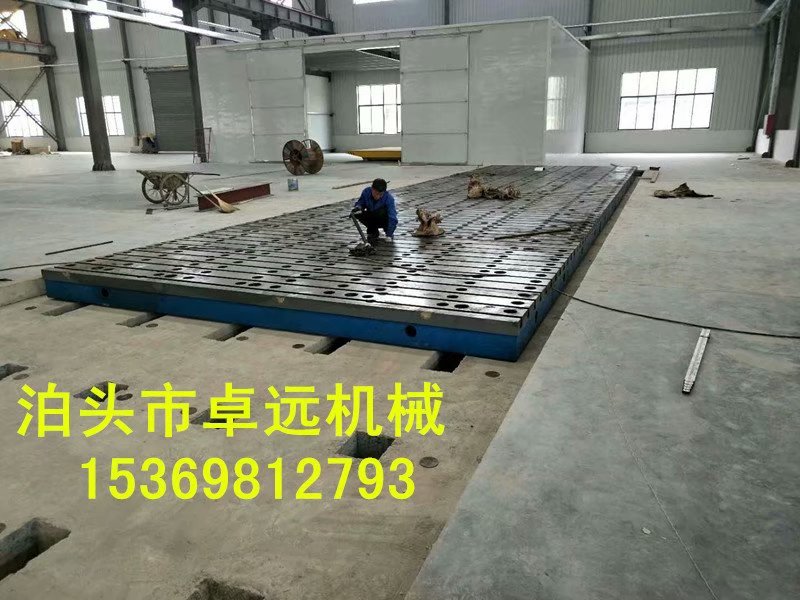

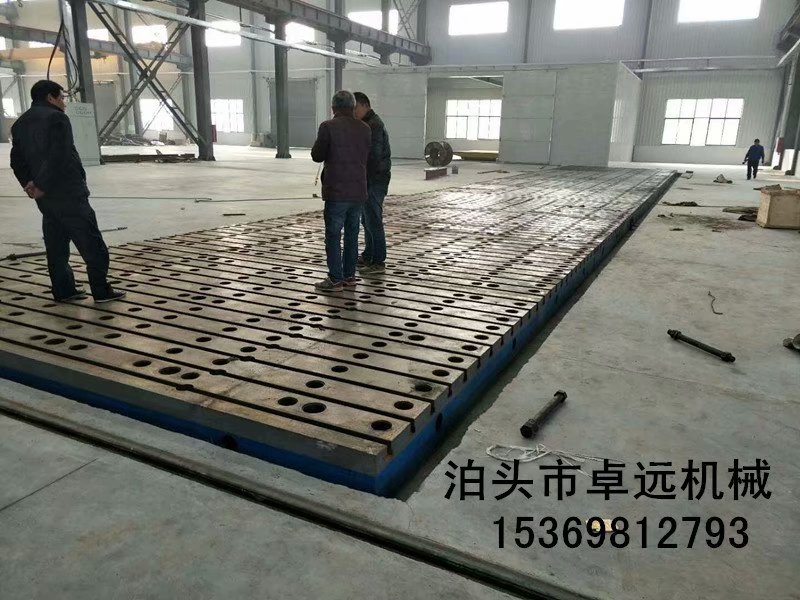

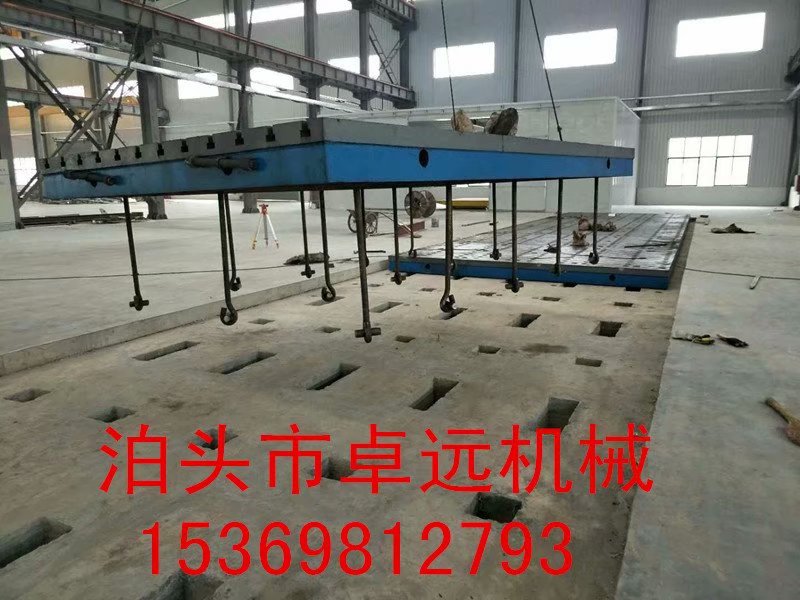

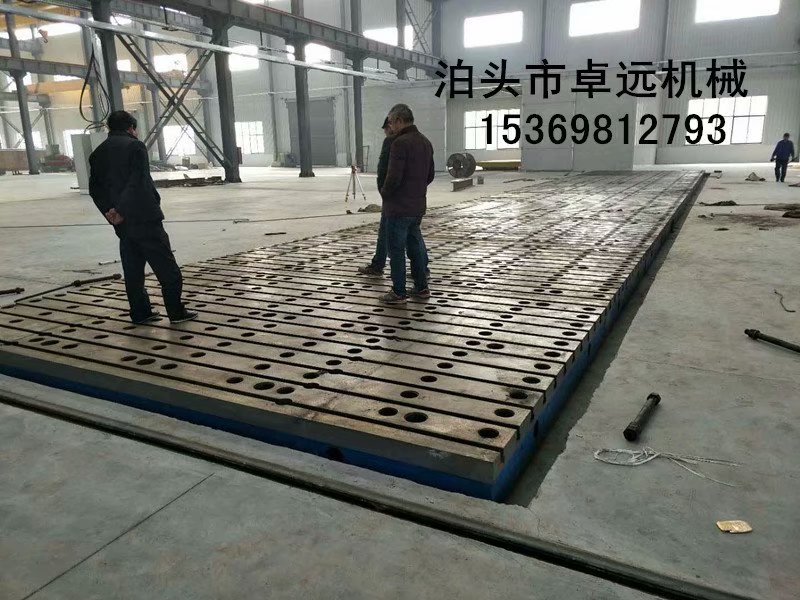

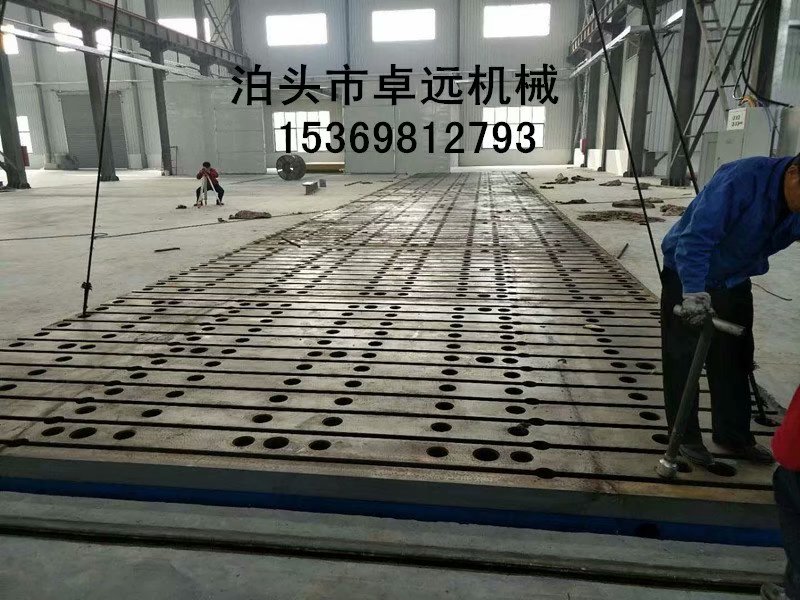

本次平台为10块3米*5米的平台拼接而成。有需要的朋友可以电话联系15369812793.

装配平台又称装配平板,装配定盘,主要应用于动力机械设备的装配及调试,表面带有T形槽,可以固定动力机械设备,可以拼装使用。

技术要求:
1、装配平台工作面不得有严重影响外观和使用性能的砂孔、气孔、裂纹、夹渣、缩松、划痕、碰伤、锈点等缺陷。
2、装配平台的铸造表面应清除型砂且平整,涂漆牢固。
3、精度等记为0级-3级的平板工作面上,直径小于15mm的砂孔允许用相同材料堵塞,其硬度应小于周围材料的硬度。工作面堵塞的砂孔应不多于4个,且砂孔之间的间距应不小于80mm。
4、装配平台应采用优质细密的灰口铸铁或合金等材料制造,其工作面硬度应为170-220HB。
5、装配平台工作面通常应采用刮削工艺。对采用刮削加工的3级平板工作面,其表面粗糙度Ra的最大允许值为5um。
检验过程:

装配平台是划线、测量、铆焊、工装工艺不可以缺少的工作台,也可以做机械试验平台等等。在装配平台的生产设计上采用箱体式、筋板式或其他结构型式。在装配平台的相对两侧面上,应有安装手柄或吊装位置的设置、螺纹孔或圆柱孔。装配平台经检定符合标准要求后,应附有产品合格证;产品合格证上应有本标准的标准号和产品序号。
从装配平台的整个检验过程中来看,平板本身为测量基面,其放置应稳定;用自准直仪检定时,仪器与平板不在同一刚体上.仪器支架牢固性尤为重要。所以装配平台的检定规程要求检定场地应牢固稳定,检定地点应避免振动。这是因为:工厂常将小平板置于钳工台或桌子上,牢固稳定性差。检定人员在装配平台附近的走动、检定工具在装配平台上的移动,都会产生不同的重力,使装配平板的空间位置发生变化,测量结果不可靠。所以检定这类平板时,平板应移至牢固稳定的场地上,避免重力变化对测量结果的影响。

用途:应用于动力机械设备的装配及调试,表面带有T形槽,可以固定动力机械设备。工作面上可加工圆孔、U型孔或长孔。
精度:按国家标准计量检定规程JJG117-91执行,分为3级、精刨两种。

铸铁装配平台使用注意事项:
A使用之前,先进行安装调试,以防损坏装配平台的工作面;
B使用过程中要注意防潮、防腐蚀,同时注意不要将装配平台放于过高和过低的温度环境下存放;
C工件的重量不要超过铸铁装配平台的额定载荷,以免造成工作质量降低以及损坏装配平板的结构使之变形。
D在铸铁装配平台使用完毕后,应将其清洗干净,同时作好防锈工作。
一般铸铁装配平台的使用寿命很长,只要采用正确的方法使用和存放,装配平台工作面的精度可以保持使用2年以上,当精度降低时可以通过调试或刮研工艺恢复。
