【】 铸铁平台

时间:2020-5-22 14:58:32 作者:网站管理员 点击:8542 次

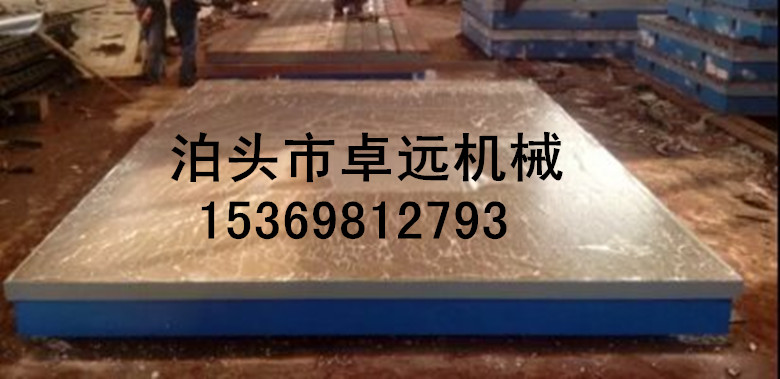

铸铁平台

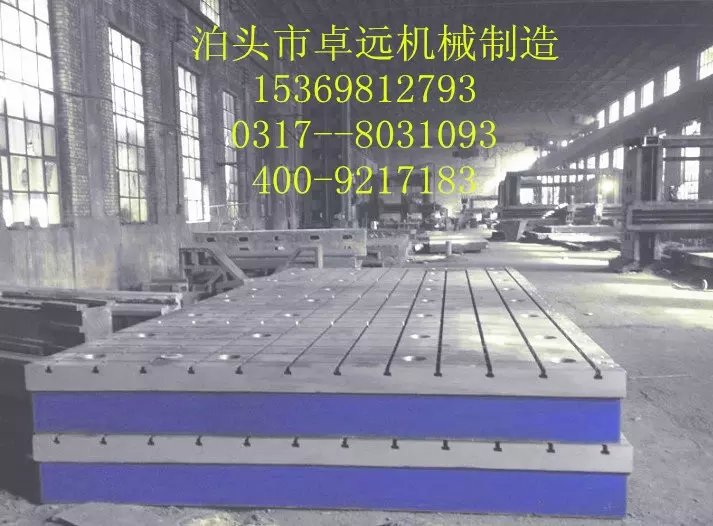

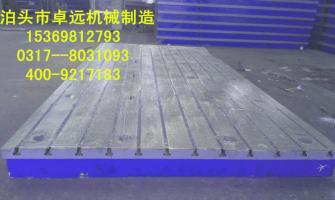

铸铁平板又称铸铁平台,外观基本上是箱体式,工作面有长方形、正方形、圆形等,材料为HT200-300QT400-600,采用刮研工艺,工作面上可加工V形、T形、U形槽、燕尾槽、圆孔、长孔等,是用于工件、设备检测、划线、装配、焊接、组装、铆焊的平面基准量具。

铸铁平台一定要有精准的平面度,要想有精准的平面度必须具备一以下几个条件:

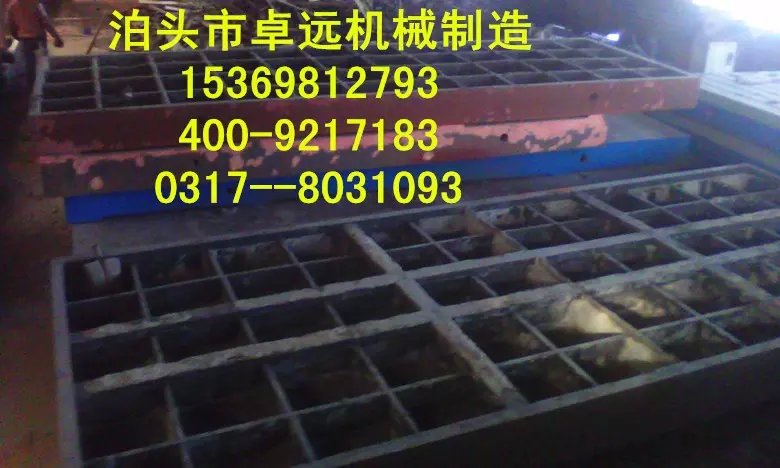

1.厚度要求:主要包括平台上工作面厚度,侧围厚度和高度,以及底面筋板的厚度、高度和密度。

2.材质要求:高强度铸铁HT200-300,硬度:HB170-240

3.制造标准:按JB/T7974-1999制造。

4.人工退火:在回火窑经过600-700度高温退火时效处理。自然时效:按国标标准应该是2-3年自然时效,由于此工序时间太长,企业受资金周转影响已不可能等待那么长时间,多以激振器通过振动时效代替。虽然这种工艺的效果尚未明确,但在国际上已普遍使用。

5.沙眼与气孔:0级与1级平台不允许有气孔与沙眼,2级和3级可以用与平台同材质固体填充气孔沙眼。注意:填充物的的硬度一定要低于平台本身的硬度。

6.铲刮工艺:人工铲刮在铸铁平台加工过程中是最重要的工艺,它决定了铸铁平台的平面度误差大小,以及工作面的可接触点数。0级板平台在每边为25㎜平方的范围内不少于25点;1级平台在每边为25㎜平方的范围内不少于20点;2级平板平台在每边为25㎜平方的范围内不少于16点;3级平板平台在每边为25㎜平方的范围内不少于12点。铲刮完成后平台四个边棱倒钝。

7.清砂与涂漆:平台底面清砂要彻底,干净且喷涂红色防锈漆。侧面要平整后再涂漆,一般涂篮漆或绿漆。

8.包装要求:铁板包装和木制包装两种形式,平台表面用塑料膜封装,这种包装适于平板内陆运输,并有良好的防潮、防震、防锈和防野蛮装卸等保护平板的措施,以确保安全运抵现场。主要是木质包装,尽量选用厚质木材覆盖平台上工作面,必要时做全封闭包装。包装前平台工作面防锈措施一定要做好。

9.铸铁的运输:因为大型铸铁平台具有载重大的特点,根据这个特点,所以它的自身的重量也很大,在使用和运输时要注意,不能和小型的铸铁量具类的工件一样对待,所以运输要求如下:

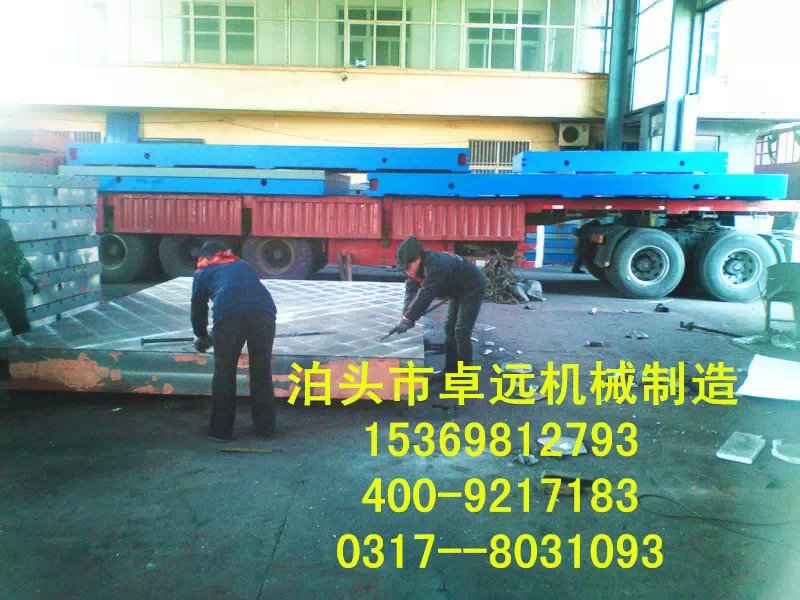

(1).为了防止铸铁平板发生的变形,在吊装铸铁平板时,要用四根同样长度的钢丝绳同时挂住铸铁平板上得四个起重孔,将铸铁平板平稳吊装在运输工具上。

(2).将铸铁平板支承点垫好、垫平,保证每个支撑点受力均匀,保证整个铸铁平板平稳。

(3).在平台装车后,检查是否有悬空,如有悬空要垫实,避免振动。平台不要摞放过高以免挤压变形。

(4).运输平板时要保证不超载,不超速,不疲劳驾驶,不在天气恶劣的情况下运输。

10.配件选择:主要是支架选择,支架用材为壁厚1.5-2mm的方钢和角铁,焊接密度和结构要合理,调节螺栓要旋转通畅。

11.安装调试:铸铁平板应安装在通风、干燥的环境中,并远离热源、有腐蚀的气体、有腐蚀的液体。铸铁平板安装时将铸铁平板的各个支撑点用调整垫铁垫好、垫实,由专业技术人员将铸铁平板调整至合格精度。一般先用用框式水平仪调平,在用光学合像水平仪或电子合像水平仪再进行一次平面度误差测量,如有问题可要求平台生产商来现场铲刮修复。

12.正确使用:铸铁平台在调试完成后即可使用。室温控制在20±5℃,把平板的工作面擦拭干净,在确认没有问题的情况下使用。

(1).铸铁平板使用时要轻拿轻放工件,不要集中使用一个区域,尽量均匀使用整个铸铁平台的有效面积。不要在铸铁平板上挪动比较粗糙的工件,以免对铸铁平板工作面造成磕碰、划伤等损坏。工件的重量更不可以超过平板的额定载荷,否则会造成工作质量降低,还有可能损坏平板的结构,甚至会造成平板变形,使之损坏,无法使用。

(2).为了防止铸铁平板整体变形,使用完毕后,要将工件从铸铁平板上拿下来,避免工件长时间对铸铁平板重压造成铸铁平板的变形。

(3).铸铁平板不用时要及时将工作面洗净,然后涂上一层防锈油,并用防锈纸盖上,用铸铁平板的外包装将铸铁平板盖好,以防止平时不注意造成对铸铁平板工作面的损伤。

(4).铸铁平板按国家标准实行定期周检,检定周期根据具体情况可为6-12个月。

质量检测:

1、工作表面不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。

2、工作表面不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。各种铸造表面应清除型砂、且表面平整,涂漆牢固。各棱边应修钝。在精度等级低于“00”级的平板工作面上,对于直径小于15mm的砂孔允许用相同的材料堵塞,其硬度应低于周围材料的硬度。在工作面上堵塞的部位应不多于四处,其相互之间的距离应不小于80mm

3、相对两个侧面上,应设置有安装手柄、吊环等吊装设施的螺纹孔或圆柱孔。设计吊装位置时应考虑尽量减少因吊装而引起的变动。

4、根据用户要求,在板工作面上设置螺纹孔或沟槽后,这些部位不应出现高于工作面的凸起现象。

5、应采用优质细颗料的灰口铸铁或合金铸铁制造。

6、工作面的硬度应为HB 170-220

7、工作面应采用刮削工艺,对于“3”级平板工作面也可以采用刨削工艺,刨削工作表面的表面粗糙度按轮廓算术平均偏差Ra值应不大于5um

8、应经过稳定性处理和去磁。铸铁平板的整体规格最大为4米×8米,大于此规格可以多块拼接,使用磨损后,可以重新修刮恢复其精度,可用涂色法检验零件平面度,具有准确、直观、方便的优点。在经过刮研的铸铁平板上推动表座、工件比较顺畅,无发涩感觉,方便了测量,保证了测量准确度。
